norGIS Straßenkataster

Grundlagen

Angesichts knapper Kassen und steigender Verkehrsbelastung ist die Substanzerhaltung der Infrastruktur das Gebot der Stunde. Nachhaltiges Straßenmanagement setzt grundlegende und vollständige Kenntnisse über den Straßenbestand voraus, die optimalerweise in einer Straßendatenbank dokumentiert sind. Dabei dienen diese Informationen in vielfältiger Weise zur Fokussierung der Unterhaltungstätigkeiten auf die realen Brennpunkte, um höchste Nachhaltigkeit zu erzielen:

• Für die Information der zuständigen Gremien
• Als Anknüpfungspunkt für Daten, die aus dem täglichen Unterhaltungsbetrieb entstehen.
• Als Basis für mobile Bewertungsverfahren, die Bestandteil der norGIS Produktpalette sind.
• Als Basis für eine Vermögensbewertung im Zug von Einführung oder Inventur im Rahmen des NKF.

Die norGIS Straßendatenbank ist vollständig in die GIS Funktionalität des norGIS integriert. Einfache Bedienung und Nachhaltigkeit in der Datenhaltung sind die zentralen Vorteile der Anwendung.

So wird bei der Erfassung eines Objektes die Geometrie in einem einheitlichen Prozess gemeinsam mit den Sachdaten erfasst.

Gleichzeitig werden die Datenbankverknüpfungen zwischen den Objekten automatisch aufgebaut. Auch Abzugsflächen können einfach erfasst werden. Als Ergebnis kann man mit einem Klick alle für eine Straße relevanten Informationen in einem Formular aufrufen und als Auszug drucken.

Je nach Erfordernis und finanziellem Spielraum können unterschiedliche Erfassungstiefen realisiert werden, so dass man ein einfach begonnenes Projekt später ohne Probleme vertiefen kann.

Objekte mit Stationierungsinformationen (Laufrad) können ebenfalls verarbeitet werden und werden im GIS entsprechend ihrer Position dargestellt.

Das Straßenbestandsverzeichnis kann mit abgebildet werden. Vorhandene Daten können importiert werden und werden durch die Integration in die Datenbank entsprechend aufgewertet.

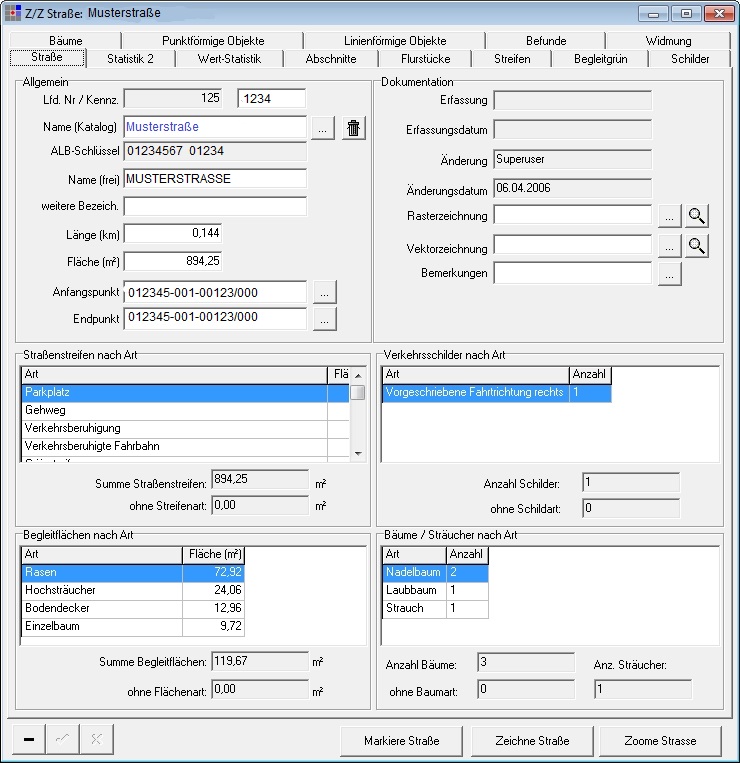

Abbildung: Detailformular - Straße

Mobile Komponenten

Eng verknüpft mit dem Straßenkataster gibt es mobile Verfahren, in denen die Informationen der Straßendatenbank direkt in der Örtlichkeit für die Organisation der Arbeit genutzt werden können. Beispiele sind

• Straßenzustandserfassung,
• Erfassung von Straßenleuchten,
• Baumansprache, Schadensaufnahme.

Der Aufbau der Anwendungen und der Ablauf der Tätigkeiten sind hierbei immer ähnlich:

Basisdaten für die Arbeit werden aus norGIS ausgespielt, Daten werden auf einem mobilen Gerät (Laptop, Tablett-PC) mit einer für den Einsatz vor Ort optimierten Oberfläche verarbeitet.

Basis für diese Oberfläche ist das OpenSource GIS QGIS, so dass unsere Kunden diese Softwaremodule ohne zusätzliche Lizenzkosten auch an Dienstleister weitergeben können.

• Die mobile Umgebung erleichtert dem Anwender mit einem einfachen GPS Empfänger die Orientierung.
• Die mobile Straßenbewertung erlaubt nicht nur eine Erfassung gemäß FGSV AP 9 sondern auch gleich vor Ort die Bestimmung der Teilzielwerte auf der Basis der Eingaben.
• Nach getaner Arbeit werden die Daten wieder ins norGIS importiert und stehen hier für weitere Verarbeitung und Auswertung zu Verfügung.

Verarbeitung und Auswertung

Auf der Basis der Daten bietet das norGIS Straßenkataster eine Vielzahl von Verarbeitungs- und Auswertungsfunktionen, die einfach und mit wenigen Bedienungsschritte genutzt werden können.

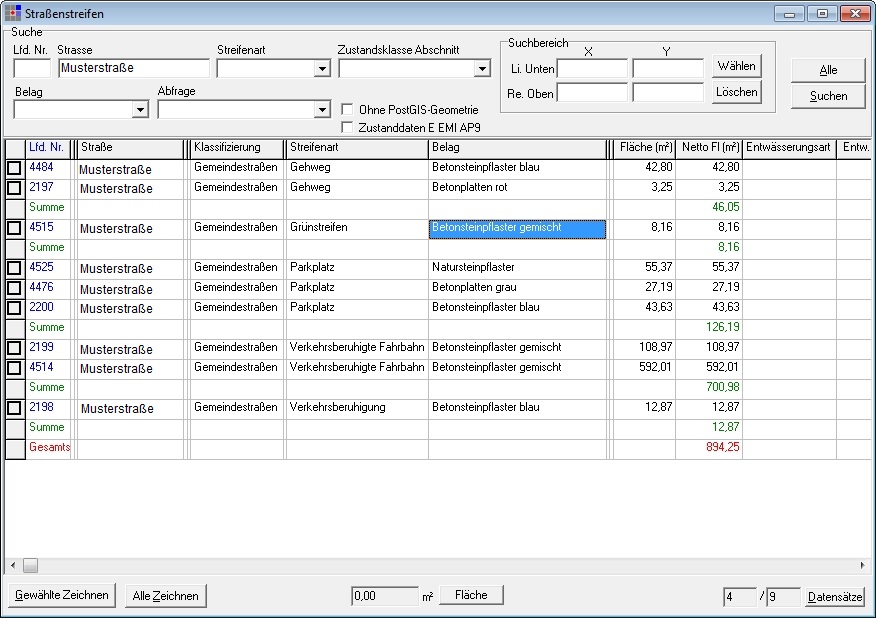

Ein zentrales Bedienelement sind Datenlisten, in denen direkt über das Eintragen von Suchparametern Daten abgefragt werden können. Zusätzlich lassen sich komplexe Abfragen vorbereiten und abspeichern, die dann beliebig aufgerufen und ggf. auch verändert werden können.

Die gesammelten Daten lassen sich sortieren, gruppieren, zu Reports zusammenfassen und nach Excel ausgeben. Über einfach zu erstellende Excel Vorlagen lassen sich auf diese Weise verschiedene Ausgaben von Auswertungslisten bis hin zu Auftragsschreiben erzeugen.

Ähnlich einfach lassen sich auch Pläne, Arbeitspläne und thematische Karten bis hin zum Straßenzustandsklassenplan herstellen.

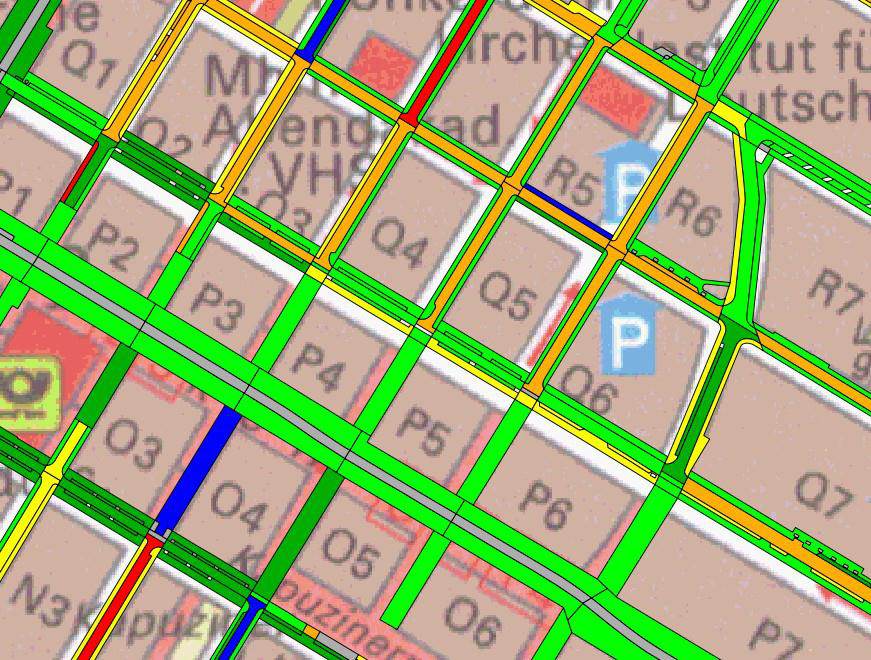

Das Ergebnis der Straßenzustandserfassung wird ebenfalls aufbereitet und zu Teilzielwerten gem. AP 9 verdichtet. Hieraus wird die Klassifizierung der Abschnitte ermittelt. Diese bestimmt die Darstellung der Abschnitte und führt so auf einfachstem Wege zu Übersichtsplänen über den Zustand des Straßennetzes.

norGIS Straßenkataster und Doppik

Für die Erfassung und Bewertung des Straßenbestandes im Rahmen der Erstellung der Eröffnungsbilanz für die NKF hat das norGIS Straßenkataster umfangreiche Funktionen wie z.B. die Wertberechnung über Straßenarten und Quadratmeterpauschalen, die Rückindizierung über Baupreisindizes, Zustandsabschläge und Abschreibung zur Verfügung.

So können Synergieeffekte zwischen Unterhaltung und Doppik mittels norGIS Straßenkataster optimal genutzt werden.

Objektklassen und Datenstrukturen

Für den Aufbau einer systematischen Straßendatenbank stehen praxisgerechte Datenstrukturen für alle wichtigen Objektklassen zur Beschreibung von Straßen wie Straßenmöblierung, Straßenaufbau, Schäden, Schilder, Bäume, Begleitgrün, Radwege, Bauwerke, Kreuzungen usw. vorhanden.

Ein großes Spektrum benutzerfreundlicher Funktionen erleichtert deren Handhabung. Weitere Objekttypen (Fußgängerüberwege, Behindertenparkplätze etc.) sind auf Anfrage verfügbar.

Die norGIS Produktfamilie beinhaltet ebenfalls Fachschalen für Straßenbeleuchtung, Lichtsignalanlagen, Gewässer-, Kanal-, oder Oberflächenentwässerung. Alle Fachschalen sind in einer einheitlichen Oberfläche realisiert . Die Daten lassen sich miteinander kombinieren und auswerten.

Wie in allen anderen Fachschalen sind in der norGIS Straßendatenbank alle Objekte automatisch bidirektional mit der Grafik verknüpft. Alle inhaltlichen Beziehungen zwischen den Objekten sind in der Datenbank abgebildet und gestatten komplexe Auswertungen. Alle Straßen können mit ALK und ALB verknüpft werden. Ergänzend zu den vorgesehenen Sachdaten können jedem Straßenobjekt individuelle definierbare Attribute (Auflagen, Zuständigkeiten usw.) sowie Fotos und andere Dokumenten zugeordnet werden.

Alle Daten werden in einer zentralen, mehrbenutzerfähigen, relationalen Datenbank (z.B. Oracle) abgelegt.

Vorteile des norGIS Straßenkatasters

• Verlässliche Bestandsdokumentation
• Einfache und kostengünstige Erfassung des Bestandes durch Digitalisierung aus Luftbildern etc
• Verarbeitung von Vermessungsdaten und Plänen aus Baumaßnahmen,
• Einpassung von Stationierungsdaten aus Laufrädern oder Befahrungen und grafische Darstellung dieser Daten
• Einfache Verteilung aktueller Bestandsdokumentation

Straßenunterhaltung

• vordefinierte und benutzerdefinierte Abfragen
• Reportfunktion
• Erstellung von Auftragsschreiben über konfigurierbare Excel Vorlagen
• Automatische Abschnittsklassifizierung durch die Erfassung von Straßenschäden.
• Grafische Darstellung der Abschnittsklassifizierung
• Berücksichtigung anstehender Kanalarbeiten

Doppik

• Statistische Auswertungen in allen Listen (auch wertbezogen).
• einfache Wertermittlung für die Erstellung der Erstbilanz.
• automatisierte Wertberechnungen der Straßenabschnitte über die Fläche(n) und Flächenart(en).
• Verminderung des Herstellungswertes durch Alter, Zustand und Belastung der Straße.
• Automatisierte Kämmereimeldung der Wertdaten eines jeden Abschnitts zwecks Erstellung der Eröffnungsbilanz und Übergabe an die Anlagenbuchhaltung.
• Verfolgung der Entwicklung von Abschnittswerten mit einer Führung von Abschreibungsplänen

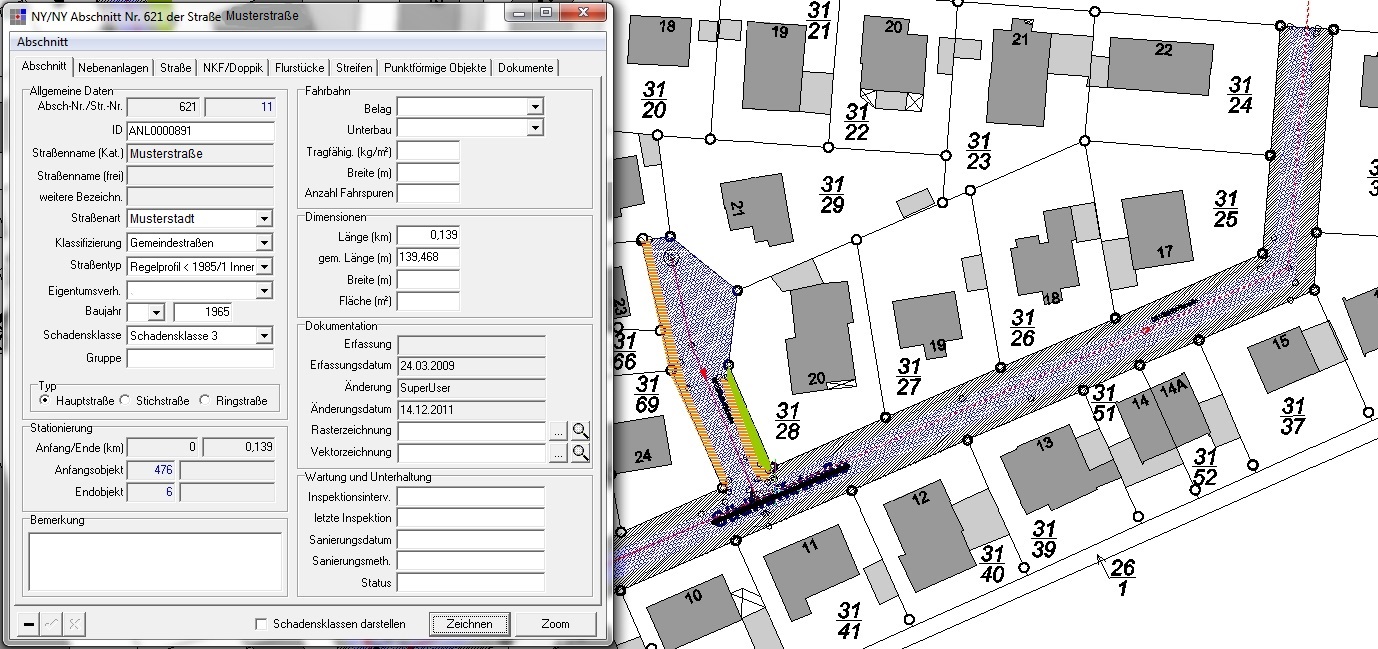

Abbildung: Kartenausschnitt Straßenabschnitte/-streifen mit Detailmaske Straßenabschnitt

Grafikunterstützung

Die grafische Ausgabe kann mit zahlreichen Grafikprogrammen erfolgen. Somit ist man bei der Wahl einer Plattform flexibel und kann ohne größere Probleme auch verschiedene gleichzeitig im Einsatz haben.

Zur Zeit werden QGIS, AutoCAD, AutoCAD Map und BricsCAD unterstützt.

Weitere Grafikplattformen sind auf Anfrage möglich.

Projektablauf

Außer Lieferung, Installation und Integration der Software erbringt die norBIT GmbH auch begleitende Dienstleistungen wie Datenerfassung und Datenimport. Damit lassen sich die Datenerfassung und Anpassung der Anwendung durch Parametrierung und eventuell auch funktionelle Erweiterung durch die Entwickler in einem einheitlichen Prozess realisieren.

Erweiterungen und Ergänzungen an der Software können ebenfalls vorgenommen werden, da die Software in unserem Haus entwickelt wird.

Bei der Zustandsbewertung arbeiten wir mit leistungsfähigen Ingenieurbüros zusammen, denen wir unsere mobile Komponente zur Verfügung stellen.

Das Team der norBIT GmbH legt sehr großen Wert auf die Anregungen unserer Kunden bei der Weiterentwicklung ihrer Software. Hierzu findet einmal jährlich ein Anwendertreffen statt. Viele Anregungen werden anschließend in der Entwicklung umgesetzt und werden den Kunden im Rahmen des Wartungsvertrages zur Verfügung gestellt.

Darüber hinaus können spezielle Wünsche und Erweiterungen im Rahmen von Projekten realisiert werden.
