norGIS IMKA - Kanalinformationssystem

Grundlagen

norGIS IMKA ermöglicht eine umfassende, datenbankgestützte Verwaltung von Kanalnetzen, einschließlich sämtlicher hierzu gehörender Bauwerke und Sachverhalte. Die relevanten ATV- Vorschriften und -Empfehlungen sind berücksichtigt. Insbesondere gilt dieses für die zur Schadenserfassung, -klassifizierung und -bewertung vorgegebenen Regeln.

Umfassende Import- und Exportschnittstellen stehen zur Verfügung. Integriert ist ein SüVKan-konformes Inspektions- und Auftragsverwaltungssystem sowie ein hierauf basierendes Berichtswesen.

Ebenso ist auch eine Verknüpfung mit dem norGIS Straßenkataster denkbar, so dass Synergieeffekte zwischen dem Kanal- und dem Straßenmanagement optimal genutzt werden können. So werden z. B. Instandhaltungsarbeiten bzw. Neubauten beider Sparten aufeinander abgestimmt.

Funktionen

Die in den Datenbanken verwalteten Objekte und Sachverhalte können nach beliebigen Kriterien abgefragt und visualisiert werden und sind mit der Grafik bidirektional verknüpft. Dadurch sind Datenbankrecherchen, auch aus der Grafik heraus, schnell und einfach abzuwickeln.

Umfangreiche Konstruktionshilfen runden den Funktionsumfang ab und ermöglichen eine schnelle Neuerfassung und Bearbeitung des Kanalnetzes.

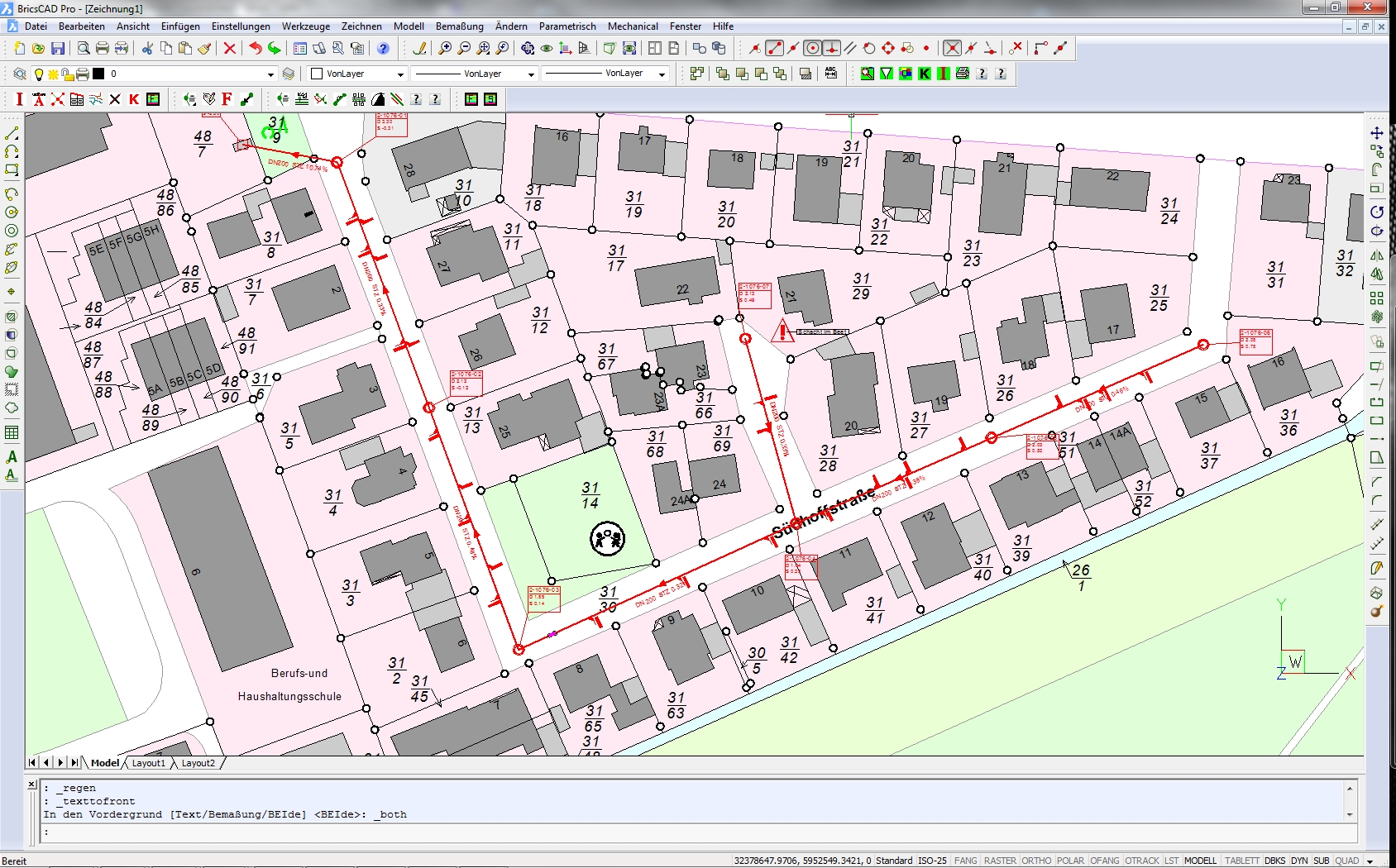

Abbildung: Kartenausschnitt - Schmutzwasser (Haltungen und Schächte) und ALKIS

Allgemeine Funktionen

  • Bidirektionale Verknüpfung zwischen Grafik und Datenbank
  • Konstruktion und Erfassung der Objekte, initiiert aus der Grafik (Geometrie und Sachattribute) in einem Arbeitsgang
  • Zahlreiche Abfragemöglichkeiten (geometrisch und über Sachattribute)
  • Kombinierbar mit weiteren norGIS Fachschalen
    • ALKIS Informationssystem
    • Serienbriefe
    • Leitungskataster
    • Straßendatenbank
    • Vermessungsdatenmodul
    • Weitere Fachschalen verfügbar
  • Verschiedene grafische Darstellungen möglich
  • Mehrspartenpläne
  • Bereitstellung der Daten und Pläne im Inter-/Intranet über norGIS webGIS
  • Unterstützung von nicht norGIS Anwendungen (z. B. SAP) durch webGIS Grafik

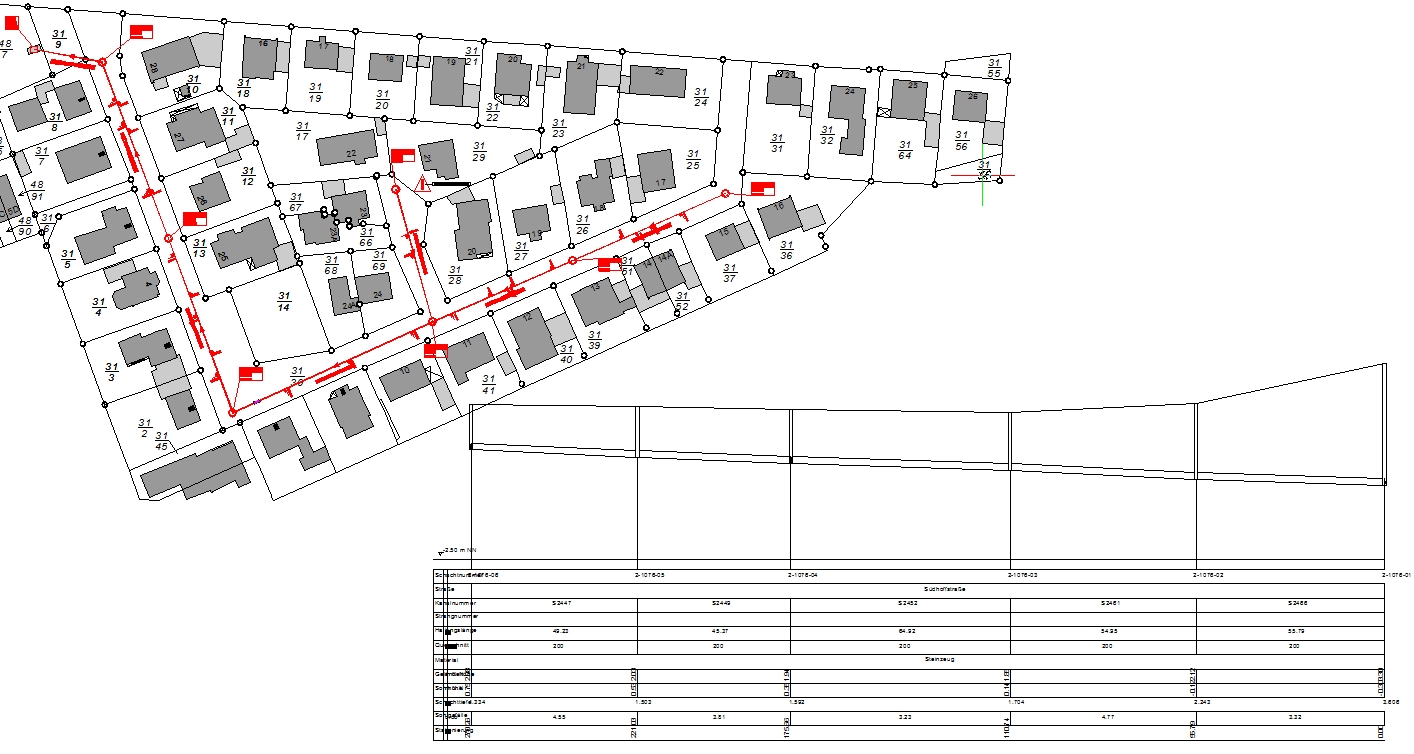

Abbildung: Schmutzwasserhaltungen und -schächte mit Längsschnitt im CAD

Bestandsdokumentation

  • Verwaltung aller Bauwerke des Kanalsystems mit grafischer Darstellung
    • Haltungen
    • Schächte
    • Bauwerke
    • Hausanschlüsse
    • Schutzrohre
    • Armaturen
  • Verwaltung von Verfilmungs- und Inspektionsdaten auch für mehrere Inspektionen über Jahre hinaus
  • Automatische Klassifizierung der Haltungen nach ATV und ISYBAU
  • Ansteuerung der Inspektionsvideos (Positionsgenau über den Timecode)
  • Berücksichtigung anstehender Straßenbauarbeiten
  • Thematische Karten
    • Zustandsklassenplan
    • Prognoseplan
    • Druckprüfungsplan
  • Konstruktionshilfen
    • Hausanschlüsse rechtwinklig zu Haltung ausrichten
    • Schachtsymbole in Haltungsrichtung ausrichten
    • Verschiebung von Schächten mit Nachführung der Haltungen und Abzweigen
    • Erstellen von Hausanschlüssen aus Abzweigen und Längen (rechtwinklig zur Haltung)
    • Konstruktion von Netzbestandteilen mit Bemaßungsfunktion, durch Eingabe von Orthogonalmaßen und automatischer Anpassung der Objekte
  • Schachtdatenblätter - Ausgabe von Schachtdatenblättern nach Word
  • Längsschnitt
  • Fließwegverfolgung
  • Darstellung und Verwaltung von Sanierungsmaßnahmen
  • Erinnerungsfunktion für Gewährleistungsenden
  • Erstellung von Bodenquerschnitten (z.B. unter Straßen)
  • Umfangreiche Funktionen zur Erstellung von Aufträgen und Auftragsberichten.
  • Kostenermittlung

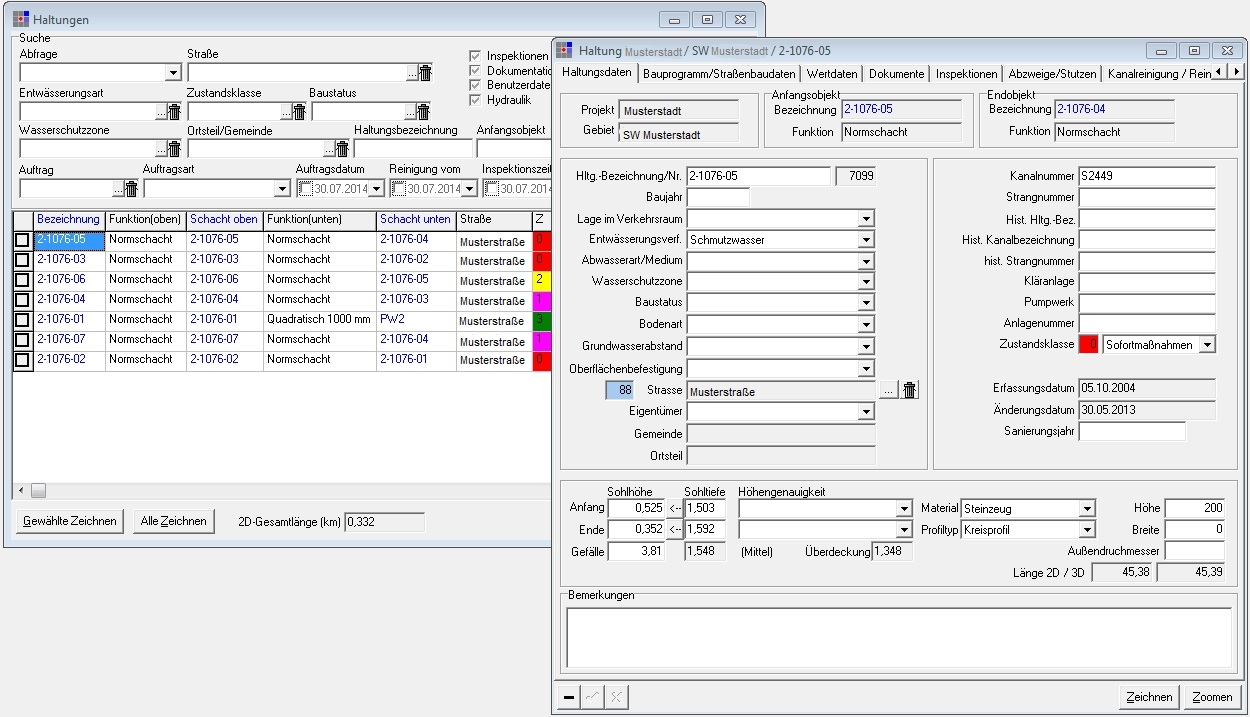

Abbildung: Listen- und Detailformular - Haltungen

Import- und Exportschnittstellen

Optionale Erweiterungen
  • Indirekteinleiter
  • Spülwagenunterstützung
  • Kleinkläranlagen
  • Pumpwerkskataster
  • Schadnager
  • ISYBAU / DIN EN 13508 -2 / XML 2006
  • Inspektionsprotokolle (nach dem Import editierbar)
  • Druckprüfungsdaten
  • Excel: (Import/Export)
  • Wertdaten (Import/Export)
  • Hystem-Extran (Import/Export)

Grafikunterstützung

Die grafische Ausgabe kann mit zahlreichen Grafikprogrammen erfolgen. Somit ist man bei der Wahl einer Plattform flexibel und kann ohne größere Probleme auch verschiedene gleichzeitig im Einsatz haben.

Zur Zeit werden QGIS, AutoCAD, AutoCAD Map und BricsCAD unterstützt.

Weitere Grafikplattformen sind auf Anfrage möglich.

Anbindung an das norGIS webGIS

Informationen, die jedem leicht und einfach zur Verfügung stehen sollen können mit dem norGIS webGIS hausweit bereitgestellt werden. Durch die Verwendung von Web-Technologie mit einfacher und intuitiver Bedienung können diese Informationen dann problemlos über den Browser abgerufen werden.
